在這一期的培訓課程中，我們邀請到了電氣總工張亨福，與我們探討消防應急照明和疏散指示系統設計應用。
印 ? 象
天尚電氣總工
注冊電氣工程師（供配電）
高級工程師
培 訓 ing
本次課程要點：
施工圖出圖流程
設計說明內容、章節
施工圖設計深度
GB51309內容宣貫
消防設計說明
1
施工圖出圖流程

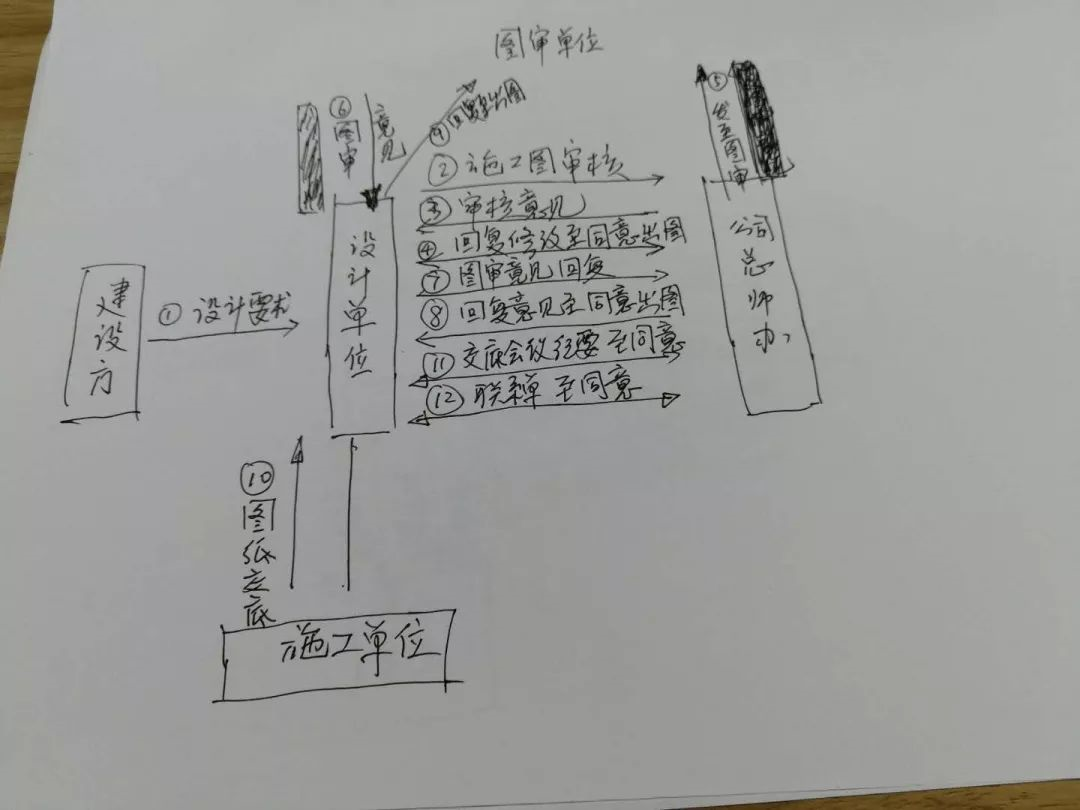

張工手繪了施工圖出圖流程，在此基礎上，詳細地講述了施工圖從總師辦助理分發到總工，再到總工審核完成返回設計單位，每個環節所需時間以及注意點，提醒設計師對總師辦審圖意見要認真對待，避免強條和應字條出現。
2
設計說明內容、章節與施工圖設計深度
張工提醒要參照《民用建筑工程電氣初步設計深度》圖樣、《民用建筑工程電氣施工圖設計深度》圖樣等圖集設計深度等國家標準來進行設計。每個項目工程概況不一樣的話，其負荷等級、消防等級、防雷等級等也是不一樣的，這牽扯到許多強條。若設計人員提供給總師辦的信息不清楚的話，總師辦無法判斷建筑項目具體情況，就需要花很長時間去了解這個項目，審圖時間將會被延長。另裝修設計圖審要提供裝修本體的概況和裝修內容的概況。設計說明內容、章節和施工圖設計深度新版內容需要大家仔細研讀、認真學習。
3
GB51309標準內容宣貫
本次培訓的主要內容包含應急照明分類、標準之初步解讀、住宅建筑全新解決方案等等。
《建筑照明設計標準》將應急照明分為備用照明、疏散照明、安全照明。其中備用照明用于確保正?；顒永^續或暫時繼續進行的應急照明；疏散照明用于確保疏散通道被有效地辨認和使用的應急照明；安全照明用于確保處于潛在危險之中的人員安全的應急照明。
GB 51309-2018《消防應急照明和疏散指示系統技術標準》自2019年3月1日開始實施。張工提醒選擇應急照明和疏散指示在什么場合應用，首先要看《建筑設計防火規范》GB50016，要分清母規和子規。
消防應急照明和疏散指示系統有4種分類，分別是集中電源集中控制型、自帶電源集中控制型、集中電源非集中控制型、自帶電源非集中控制型。
集中控制型兩種在設有消防室和火災自動報警的情況下應用，這種情況下應急照明和疏散指示帶有地址，可以按照地址的要求控制它的量和面，并且它的狀態信息也可以反饋到集中控制型的控制器里面。這種情況下，燈具正常是低于36伏的A型燈具。
非集中控制型是沒有控制器的，只有集中電源和應急照明箱兩種。非集中控制型一般不在承載火災自動報警系統的建筑里面應用。其中，集中電源型也是使用A型燈具。正常情況下，疏散指示燈常亮，應急照明是非持續的，不亮的；火災情況下，主控電源停電，集中電源型靠蓄電池供電，自帶電源靠燈具自帶蓄電池供電。
消防應急燈具按照電源電壓等級分類分為A型消防應急燈具和B型消防應急燈具，兩種使用場景均有規定。
張工還提醒：設置消防控制室的場所應選擇集中控制型系統；設置火災自動報警系統，但未設置消防控制室的場所宜選擇集中控制型系統；其他場所可選擇非集中控制型系統。
集中控制型系統一般在比較大型的建筑、建筑群應用，其疏散指示方向是可變的，是有疏散指示方案的。住宅建筑中，當燈具采用自帶蓄電池供電方式時，消防應急照明可以兼用日常照明。張工建議疏散應急照明系統單獨做一張圖，包含采用系統（集中控制型OR非集中控制型）、燈具類型、燈具持續供電時間、消防管線、大小型、防火等級等等。
張工還對燈具設計一般規定、照明燈設計要求、標志燈設計要求、人員密集場所定義、系統配電設計、應急照明配電箱的設計、集中電源的設計、應急照明控制器的設計、系統通信的設計、系統控制設計的一般規定、非火災狀態下的系統控制設計、火災狀態下的系統控制設計、備用照明設計等等都做了說明。并對現場設計師提出的關于消防、應急照明、疏散指示等問題作出解答。
