7月25日晚上，天尚設計集團培訓部組織召開了一場培訓，邀請到了天尚設計集團電氣總工張亨福老師和大家探討交流潮濕場地電氣設計要點。
——本期培訓導師 張亨福——
天尚設計集團電氣總工
本期培訓兩個要點： 1、水下及潮濕環境電氣設備設計與安裝 2、等電位聯結安裝
水下及潮濕環境電氣設備設計與安裝
安全用電的重要性不言而喻，尤其是水下及潮濕環境電氣的設計與安裝更是需要設計師在設計過程中謹慎小心。張亨福老師通過不同“潮濕”環境入手，包括：景觀水景、浴室、桑拿、公共浴池、水產攤位等方面深入淺出地講解相關規范。
張亨福老師首先講解了浴室各區域內允許布置的用電設備及開關設備，控制設備及附件的相應規定。
▼浴室
浴室0區、1區、2區以外的電氣設備防護等級建議不低于IPX4；容易遭受水噴淋的電氣設備，防護等級不應低于IPX5；0區、1區中允許使用的用電設備的電源回路接線盒、交流25V或直流60V的SELV或PELV回路附件、插座不應低于IPX4，還要有相應的防電擊措施。

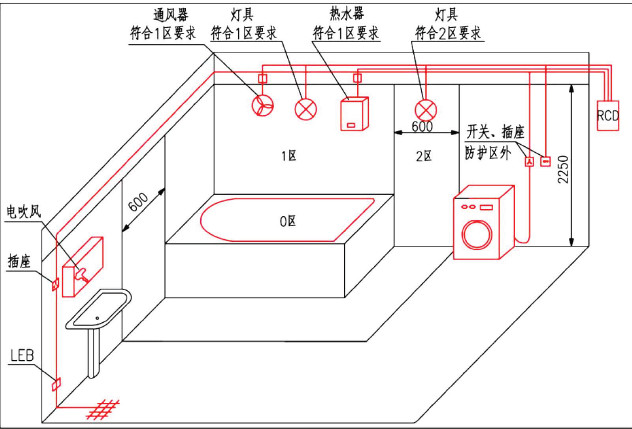

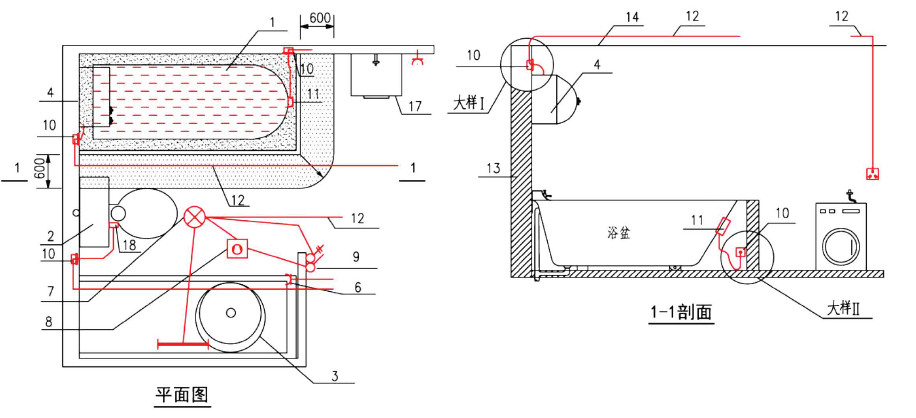

▼浴室平面圖
接著，張亨福老師講解了游泳池的相關規定。
▼游泳池
游泳池常見的用電設備方案包括水處理設備、循環泵、一體化過濾裝備、照明燈具和清洗設備預留插座。每個設備都需要注意防電擊措施，應采用非導電材料的連接水管，并配有自動切斷電源措施，防護等級不低于IPX5，潛水排污泵防護等級為IPX8。

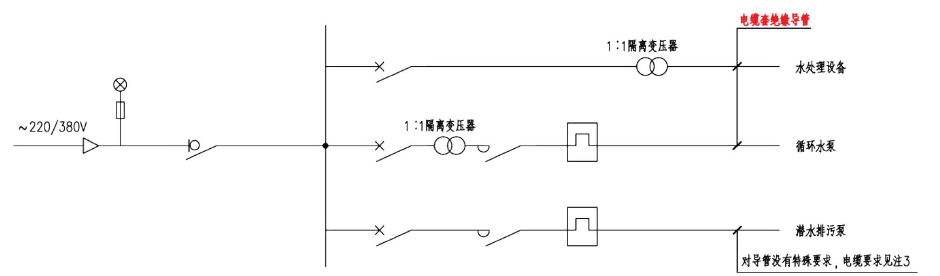

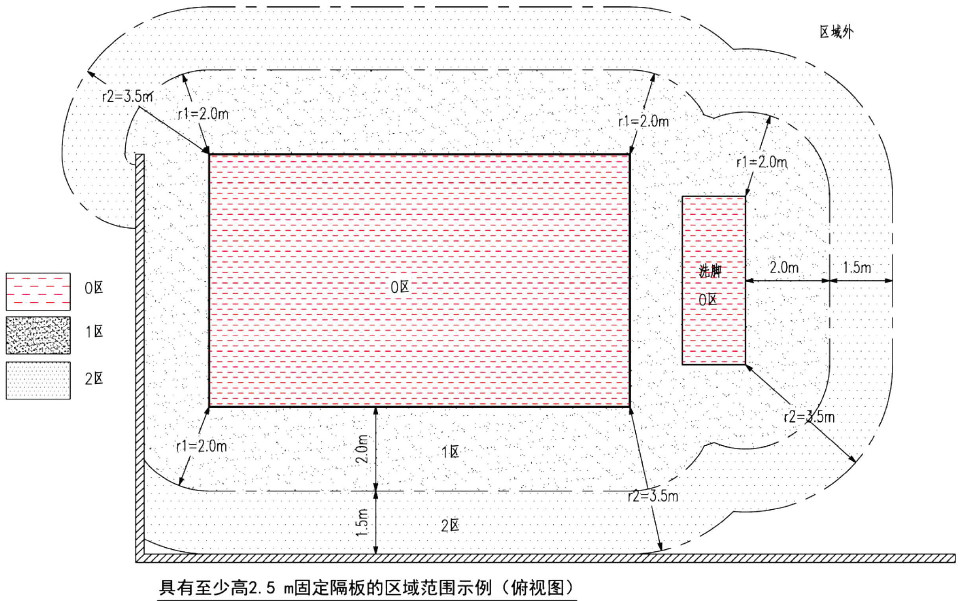

▼游泳池

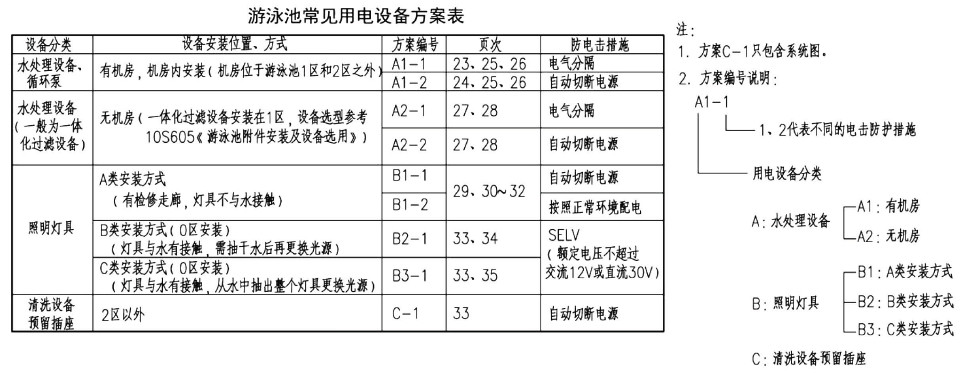

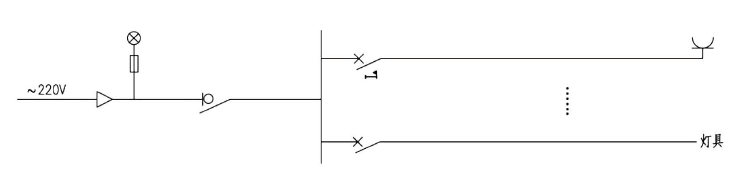

▼游泳池常見用電設備方案表
除此之外，還有噴水池的相關規定。
▼噴水池
為了提高安全性，噴水池水泵建議優先采用離水泵，設在1區以外的泵坑內（當噴水池有可能進人時按游泳池要求設計，泵坑設置在相當于游泳池2區以外）；無人進入的噴水池可采用潛水泵，潛水泵設在噴水池內。
▼噴水池

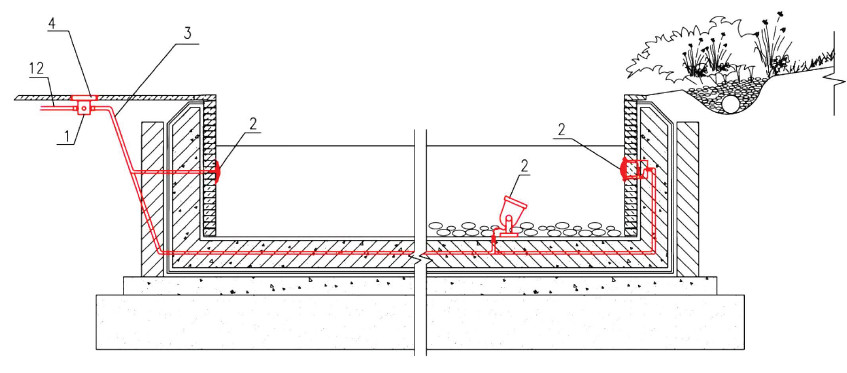

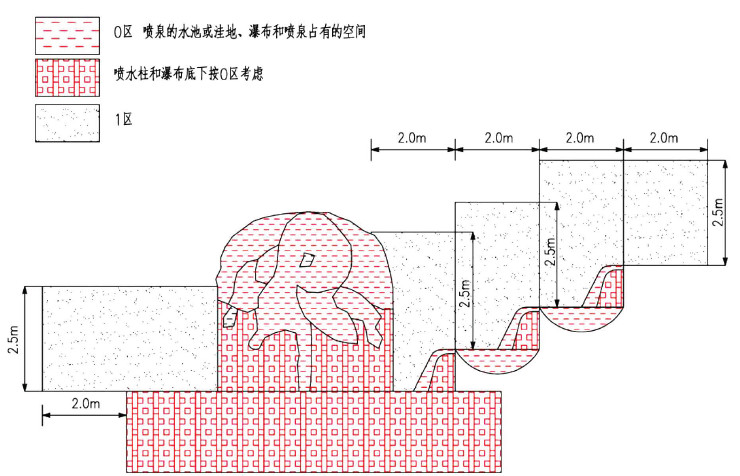

▼噴水池剖面圖

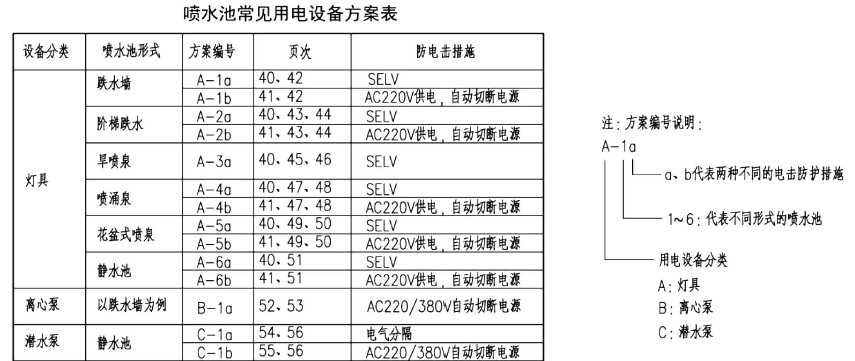

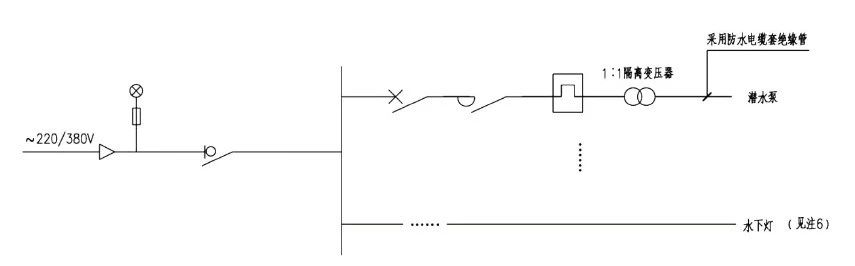

▼噴水池常見用電設備方案表
最后，張亨福老師也簡單講解了桑拿房和水產品市場的相關規定，參與交流的學員們受益匪淺。

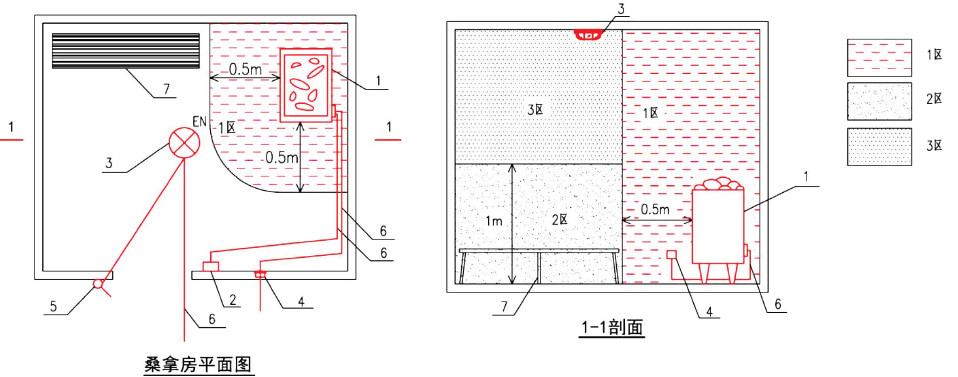

▼桑拿房平面圖和剖面圖
▼水產品市場
等電位聯結安裝
等電位聯結可以更有效地降低接觸電壓值，還可以防止由建筑物外傳入的故障電壓對人體造成危害，有效提高電氣安全水平。
這里張亨福老師只講解了局部等電位的相關規定。

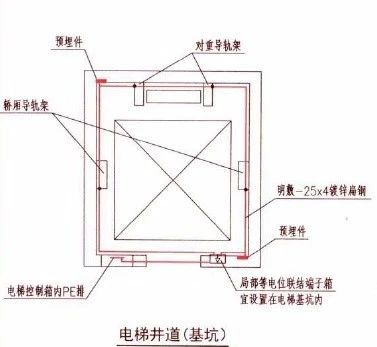

▼電梯井道

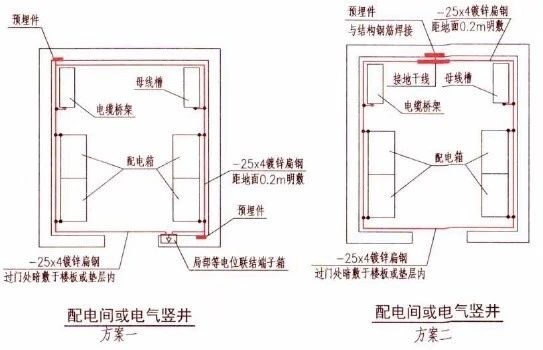

▼配電間或電氣豎井
張亨福老師重點強調在設計配電間或電氣豎井時需要在旁邊增加一個敷設電位均衡線。

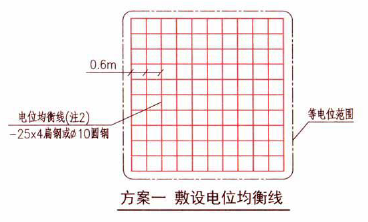

▼敷設電位均衡線
培訓小結
本期培訓，干貨滿滿。經過培訓，大家對潮濕場地電氣設計有了更深一步的了解，對其中的規定和設計的要點也有了清晰的認識。相信大家在今后的電氣設計中，能給予客戶更合理安全更舒適美觀的設計方案。
